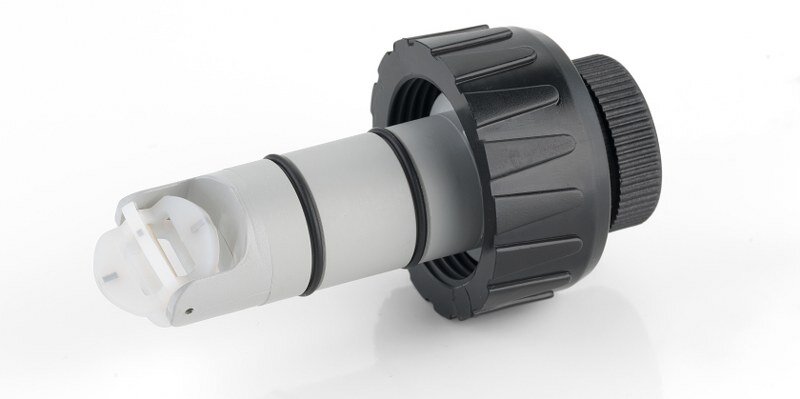

Lopatkový průtokoměr F3:00

Jednoduchý a spolehlivý lopatkový průtokoměr typu F3.00 je konstruován pro použití se všemi druhy kapalin neobsahující pevné částice. Snímač měří průtok od 0,15 m/s (0,5 stop/s) a vytváří frekvenční výstupní signál s vysokou opakovatelností. Robustní konstrukce a osvědčená technologie je zárukou mimořádné výkonnosti s nízkou nebo žádnou potřebou údržby. Příslušné, speciálně konstruované instalační tvarovky zaručují jednoduchou a rychlou instalaci do potrubí všech materiálů a velikostí v rozměrech od DN15 do DN600 (0,5" to 24").

Technická specifikace

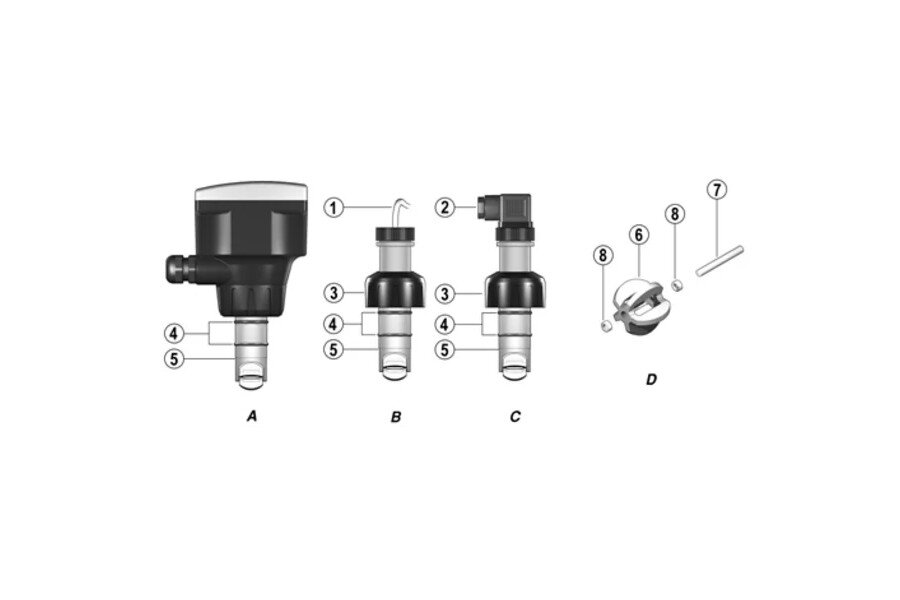

A. Snímač pro kompaktní instalaci (F3.01) pro přímé osazení převodníkem (k dodání odděleně)
B. Snímač pro oddělenou (vzdálenou) instalaci v provedení ochrany IP68.
C. Snímač pro oddělenou (vzdálenou) instalaci v provedení ochrany IP65.
D. Sestava lopatkového systému.

  1. Elektrický kabel: 8 m. (26,4 stop) jako standard.
  2. 4-pólová kabelová zástrčka podle DIN 43650-B/ISO 6952.
  3. Víčko z PVC pro instalaci do tvarovky.
  4. Těsnící o-kroužky variabilně z EPDM nebo FPM pryže.
  5. Těleso snímače variabilně z C-PVC, PVDF nebo nerezové oceli.
  6. Pětilistý rotor z materiálu ECTFE (Halar ).
  7. Keramická hřídelka.
  8. Keramické uložení hřídelky.

Halar® je registrovaná značka výrobce Ausimont-Solvay.

Operační základy

Průtokoměr se skládá ze snímače a pětilistého otevřeného rotoru určeného k ponornému použití. Rotor je vybaven stálým magnetem integrovaným do každého listu. Jak magnet prochází v blízkosti snímače, vygeneruje puls. Potrubím protékající kapalina trvale pohání rotor a ten produkuje obdélníkový výstupní signál. Frekvence je úměrná průtočné rychlosti. Přesnost měření je zaručena instalací do potrubí použitím instalační tvarovky vybrané ze širokého sortimentu výrobce průtokoměrů.

Možnosti výstupů

K315 - Frekvenční výstup & alarm MIN hodnoty

Tato jednotka sestává z přídavného ochranného krytu IP 65 na snímači. Je vybavena otevřeným kolektorem pro frekvenční výstup a mechanickým SPDT (jednopólovým přepínačem) kontaktem. Požadovaná hodnota MIN alarmu může být jednoduše nastavena potenciometrem v rozmezí od 0,15 do 1 m/s ( 0,5 to 3,3 stop/s). Jakmile průtočná rychlost klesne pod nastavenou hodnotu, relé výstup se otevře a lokální indikátor stavu (dioda) změní barvu. Toto je konstruováno pro ochranu čerpadel proti chodu na sucho nebo proti zavřené armatuře v hlavním potrubí.

K330 - Výstupní jednotka 4-20 mA

Tato jednotka se skládá z přídavného ochranného krytu IP 65 instalovaného na snímači. Je to slepý převodník (bez monitoru) pro převod pulsového výstupu ze snímače na signál 4 až 20mA pro přenosy na dlouhé vzdálenosti.
