SA UNI

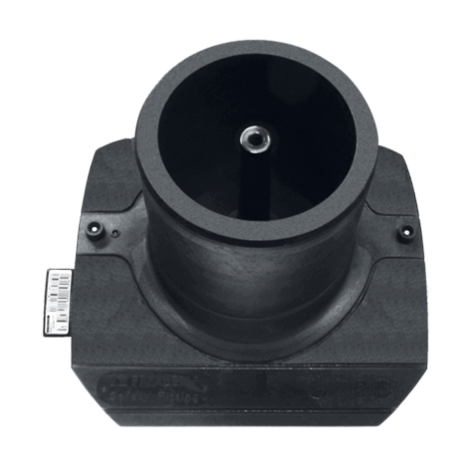

Navrtávací sedlová odbočka bez vrtáku UNITOP
- použití pro všechny dimenze dle uvedeného rozmezí
- 100 % průchod do odbočky
- oblast navrtání ve studené zóně, navrtávat po vychladnutí spoje
- odkrytá topná spirála k optimálnímu přenosu tepla
- široká svařovací zóna, dlouhá studená zóna
- indikátor vizuální kontroly svařování
- čárový kód pro plně automatický svařovací proces

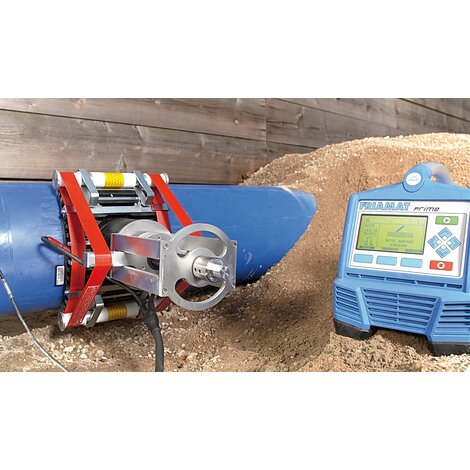

- montáž se provádí pomocí přístroje UNITOP (viz sekce Příslušenství)

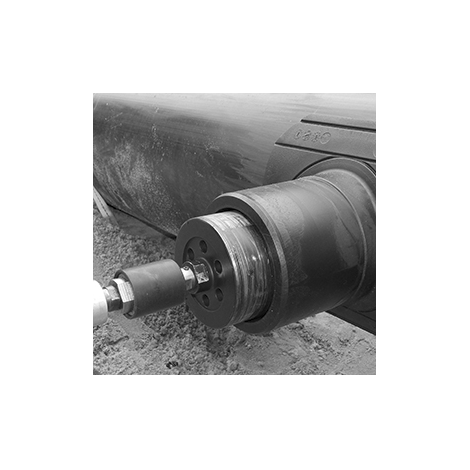

- navrtání se provádí navrtávacím zařízením FWAB XL (viz sekce Příslušenství)

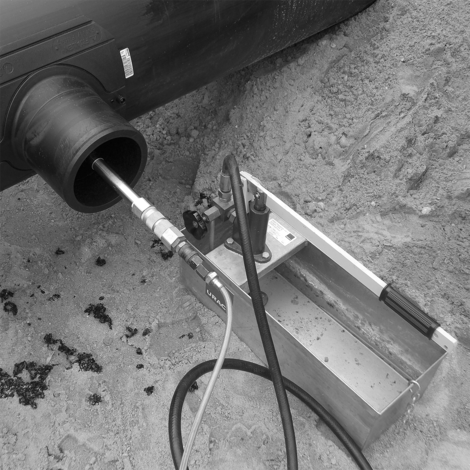

- konstrukce umožňuje provedení tlakové zkoušky před navrtáním (adaptér FWDPA)
- vhodné také pro nestandardní dimenze při reliningu. Pro průměry v rozmezí d 280 – 315 mm doporučujeme použít SA UNI d 250 – 280 mm
- určená k vysazení odbočky z hlavního řadu
- pro navrtání bez tlaku či za tlaku přes napojenou armaturu
- odbočková část na tupo, prodloužená pro možnost opakovaného svaření

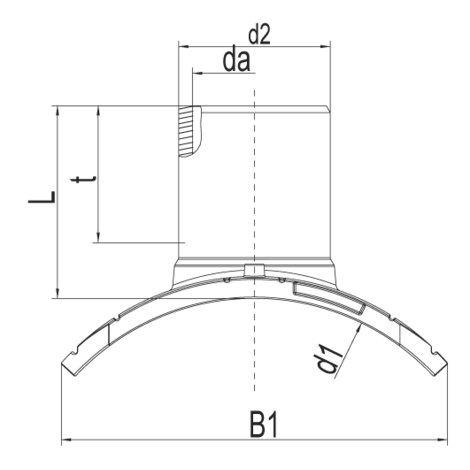

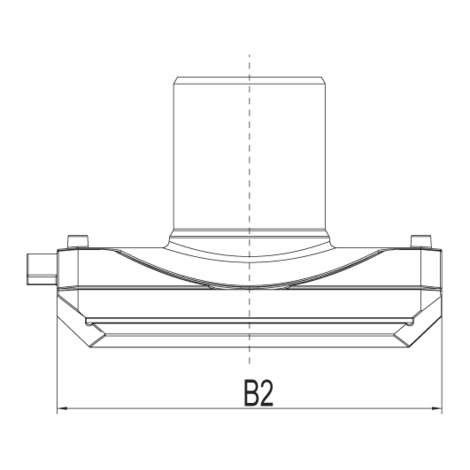

Objednací číslo | d1 | d2 | Balení karton | Balení paleta | L | t | B1 | B2 | Vrták Ø da | Hmotnost kg/ks |
---|---|---|---|---|---|---|---|---|---|---|
616553 | 250-280 | 90 | 5 | 40 | 130 | 79 | 260 | 279 | 65 | 1,465 |
616554 | 250-280 | 110 | 5 | 40 | 140 | 82 | 260 | 279 | 84 | 1,610 |
616555 | 250-280 | 125 | 5 | 40 | 146 | 87 | 260 | 279 | 95 | 1,790 |
616556 | 250-280 | 160 | 5 | 40 | 158 | 98 | 260 | 279 | 123 | 2,180 |
616557 | 315-400 | 90 | 5 | 40 | 130 | 79 | 280 | 279 | 65 | 1,485 |
616558 | 315-400 | 110 | 5 | 40 | 140 | 82 | 280 | 279 | 84 | 1,630 |
616559 | 315-400 | 125 | 5 | 40 | 146 | 87 | 280 | 279 | 95 | 1,810 |
616560 | 315-400 | 160 | 5 | 40 | 158 | 98 | 280 | 279 | 123 | 2,190 |
616561 | 450-900 | 90 | 5 | 40 | 130 | 79 | 307 | 279 | 65 | 1,500 |
616562 | 450-900 | 110 | 5 | 40 | 140 | 82 | 307 | 279 | 84 | 1,645 |
616563 | 450-900 | 125 | 5 | 40 | 146 | 87 | 307 | 279 | 95 | 1,820 |
616564 | 450-900 | 160 | 5 | 40 | 158 | 98 | 307 | 279 | 123 | 2,200 |
